小米max电流140-150不开机

1.出现恒流不开机我们首先遵循先软后硬的原则,先进行深度刷机,排除由于系统、软件等造成的故障
2.若深刷报错,测量U800(依据小米MAX维修指导手册2.3测量)/U801相关电压是否正常,测量U800与U801之间通讯信号是否正常。此故障多为U801问题。
3.若深刷不连USB,先摘掉U801,看是否能找到9008端口,如果能找到9008端口,可判断CPU正常,故障为U801导致。
4.如果摘掉U801仍然不识别9008端口,依照“2.3开机时序测量点”以U603/U601电压产生时序依次测量U1301供电是否正常。

维修实例1:

故障现象:140mA恒流
维修方法:软件升级
维修分析:触发开机键140mA恒流,尝试深度刷机,故障修复。

维修实例2:

故障现象:70mA恒流
故障点:U801
维修分析:触发开机键70mA恒流,深度刷机报错“灾难性故障”,测量开机时序及U603电压正常,故障点锁定U800与U801之间通讯问题,根据小米MAX手机电路图,主板元件位号图等测量判断周围元器件均正常,更换U801修复。

故障现象:20mA不维持
故障点:U800

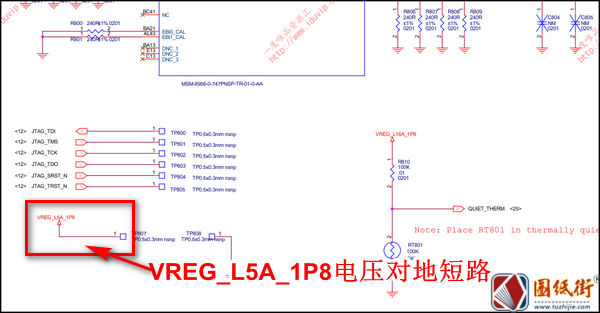

维修分析:触发开机键20mA不维持,根据手机电路图第13页U800下面测量VREG_L5A_1P8电压对地短路,更换U800修复。
