联想拯救者R720-15IKBM NM-B391不开机维修一列

客户今天上午带一台笔记本过来 说是他女儿大学用的,不能开机 2017年10月24号已过保,上电测试待机0.01触发0.3 怎么都不能上去了

第一反应 CPU没过去 板载I7-7700HQ游戏本

报价15XX走人 今天下班前来提

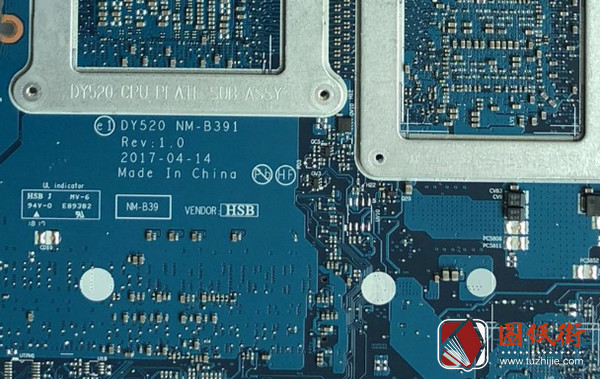

拆机 主板版号NM-B391 1.0

发现很脏 清理后 看见被人动过说明一修机

首先根据此笔记本图纸测待机正常3.3有 5V要开启才有,触发0.3测量CPU供电没电压 43脚EN没有 16脚VCC 5V也没有 再测量15脚VRMP这是19V供电进来 发现也没有19V这问题就出来了 打开点位图看见旁边一个电容 凤鸣滴滴响 短路 直接抹掉这个电容 再触发正常19V进来触发跑马1.18-1.37-1.5-1.68-亮机 太慢了 等了差不多15秒才亮 又去论坛下了3个还是一样 算了还是自己改ME 刷上去开机5秒亮机!

暂无权限上传图 下次更进 抱歉

本案例来自悦翔科技
