电路图中的元器件符号代表什么?

我们在维修手机、电脑(笔记本电脑及台式机)的时候都要借助于图纸来查找故障,要看懂相关手机图纸笔记本图纸等首先需要认识图纸中的各种元器件,下面我们摘选《门老师教你学电子—电子电路识图》来详细熟识电路图中的元器件符号。

组成电路图的符号可以分为两大部分:一部分是各种元器件和组件符号,包括图形符号和文字符号-另一部分是导线、波形、轮廓等绘图符号。这些符号是绘制和解读电路图的基础语言,必须有统一的规定,这个规定就是国家标准。因此,熟悉并牢记国家标准规定的电路图符号,是看懂电路图的最重要的基础。

2.1.1元器件符号

(1)无源元件的符号

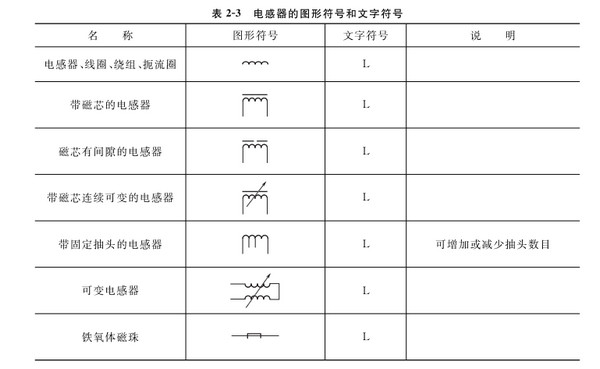

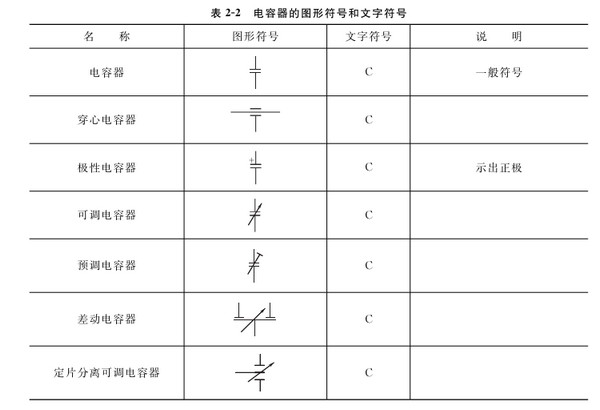

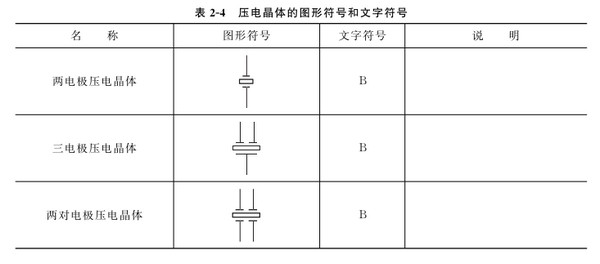

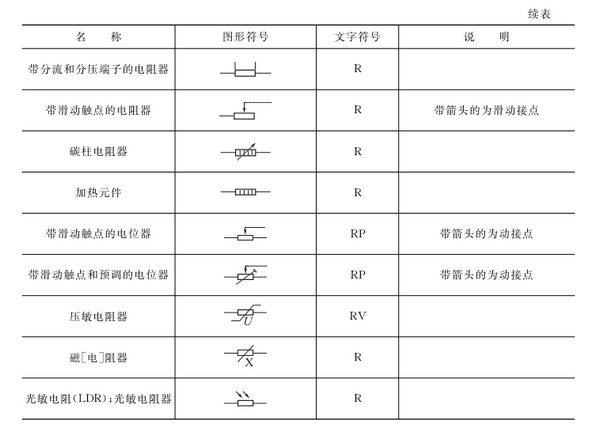

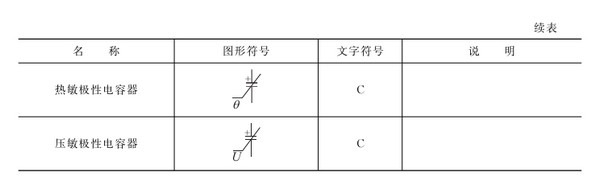

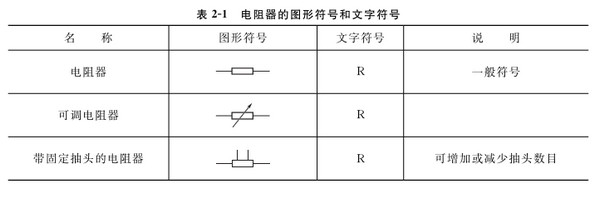

常用的无源元件有电阻器、电容器、电感器、压电晶体等,其图形符号和文字符号见表2-1~表2-4

电路图中的元器件符号

电路图中的元器件符号

电路图中的元器件符号

电路图中的元器件符号

电路图中的元器件符号

电路图中的元器件符号

(2)半导体管和电子管类元器件的符号

常用的半导体管和电子管类元器件包括半导体二极管、晶体闸流管、晶体管、场效应管、光电器件、电子管、显像管和显示器件等,部分图形符号和文字符号见表2-5~表2-8
