Tebo-ICT点位图软件使用说明

2.3-5 零件外框检查与编辑

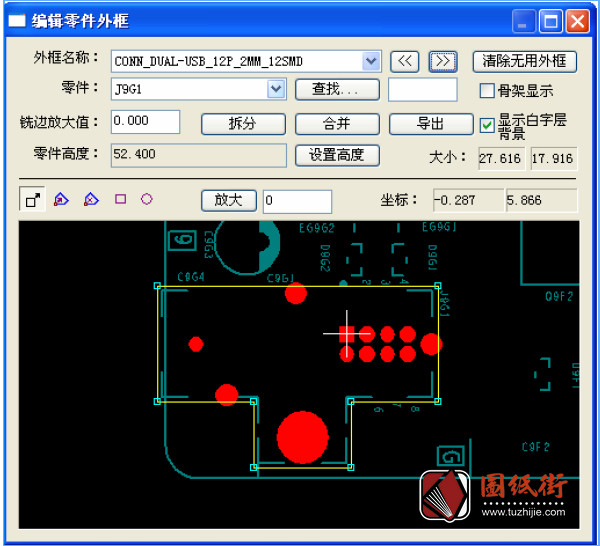

1． 打开相应的线路（零件）层和白字（丝印）层参照检查，也可选择零 件菜单中的[零件外框]，将弹出如图2-3-10 的对话框，选择白字层作背景 显示，按照“DEVICE”栏的每种类型逐一滚动检查。

备注：◇ GERBER 资料的零件外框，是由学习零件时根据 PAD 的尺寸形状及 间距等信息判别存储归类的；零件外框大小默认与零件 PAD 周边大小相同。 如无零件外框（老版本的档案），可选择零件菜单中的[自动创建零件外框] 增加（可选择保留已编辑好的零件外框），以便精确编辑 GERBER 资料零件外框。

◇ 如果是 CAD 资料，读入后 也要对零件（铣形）外框检查与编辑。
