Acer Predator Helios 700 PH717-71 Quanta ZGE DA0ZGEMBCE0 REV 1A宏基笔记本图纸 主板+小板

品牌 宏基Acer

型号 Predator Helios 700 PH717-71

版号 Quanta ZGE DA0ZGEMBCE0

图纸类型 笔记本图纸

图纸内容 笔记本电路原理图

图纸格式 PDF 共77页

版本号 REV 1A

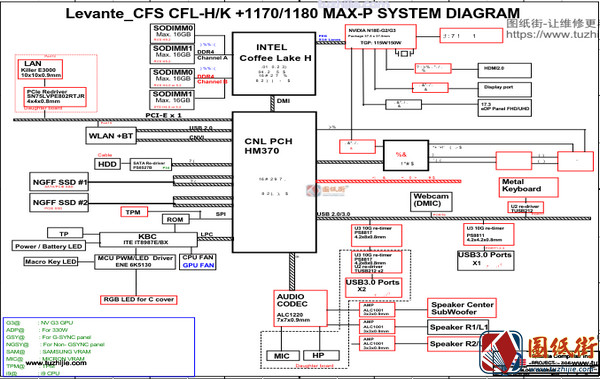

Levante_CFS CFL-H/K +1170/1180 MAX-P SYSTEM

主板图纸：

Quanta ZGE_r1.A图纸.pdf

小板/子板图纸：

Quanta ZGE KB图纸.pdf

Quanta ZGE LED图纸.pdf

Quanta ZGE Marco KEY图纸.pdf

Quanta ZGE Power图纸.pdf

Quanta ZGE U**图纸.pdf
