OPPO A5手机电路图 | |
| 品牌 | OPPO |
| 型号 | A5 |
| 图纸类型 | 手机电路图 |
| 图纸格式 | |
| 图纸内容 | 01.Table of Content? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 27.Connector(U**/Sub-board) 02.Revision History? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?28.TP/GND/Shielding 03.Block Diagram? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 29.WTR29550 04.GPIO MAP? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 30.WTR 29551 05.MSM8953 Control????? ???????? ????????????????? 31.QFE4373 06.MSM8953 EBI? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 32.RF5425 07.MSM8953 GPIO? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?33.NC 08.MSM8953MIPI? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?34.NC 09.MSM8953 RF? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?35.TRXLB 10.MSM8953POWER1???? ???????? ????????????????? 36.TRXMB 11.MSM8953POWER2???? ???????? ????????????????? 37.TRXHB 12.MSM8953 GND? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?38.PRX MATCHING 13.PMI8952 Charger? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 39.DRX MATCHING 14.PMI8952 Control/Interface? ? ? ? ? ? ? ? ? ? 40.NC 15.PM8953 Control/Interface? ? ? ? ? ? ? ? ? ? ?41.DRX FILTER 16.PM8953 SMPS? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?42.DRX SP4T ANT 17.PM8953LDO? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 43.QFE2101 18.PM8953 CODEC/Audio PA? ? ? ? ? ? ? ? ? ? 44.NC 19.MEMORY（LPDDR3+EMMCV5.1)? ? ? ? ?45.NC 20.WCD9326CODEC? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?46.NC 21.LCD/CTP? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 47.WCN3680B 22.Camera/Flash? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 48.WLAN FEM 23.Sensor? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?49.GPS 24.Audio Interface? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?50.NFC 25.SIM/TE card? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 51.Change list 26.MISC（Keypad/LED/indicator) |
| 其他信息 | 共41页 绘制日期：2018.06.25 如发现不能下载，请立即与网站客服人员联系。 |

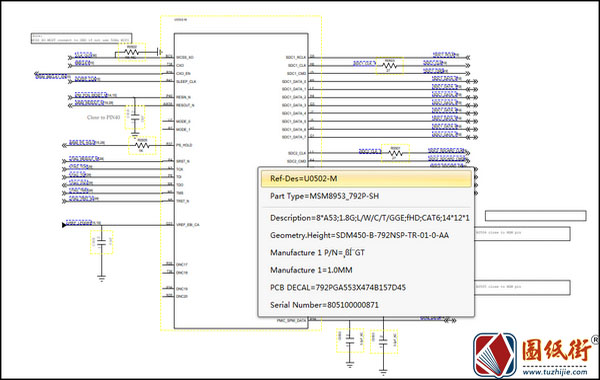

OPPO A5电路图PDF[/caption]
[pdfjs-viewer url=https://www.tuzhijie.com/upload/shouji/oppo/oppo-A5-schematict.pdf viewer_width=600px viewer_height=700px fullscreen=false download=false print=false zoom=false]
