小米平板4音频电路包含：双扬声器、麦克、耳机（不包含听简），音频信号从U1601出来后，分别去向不同的通路。首先根据故障现象区分出是哪个部分出现了问题，然后根据下面各自模块进行分析维修。
下面我们看看扬声器故障的原理图及维修分析思路，在这之前我们要准备好相关手机电路图、点位图、元件分布图、位号图等以备查阅参考。

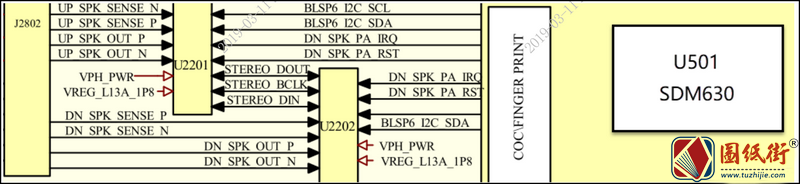

Speaker 通过FPC连接到主板上，其原理是先通过CPU到CODEC，再经过U2201和U2202音频功放放大输出到接口J2802再到扬声器。
[reply]
[/reply]
1.首先目测J2802外观是否良好，周围元器件有无腐蚀、断裂、变质等明显故障。
2.软件升级排除软件故障，在做好用户文件数据备份的情况下，进行软件升级已解决扬声器故障。
3.由于是双扬声器请确定两个扬声器中那一个有故障，缩小故障判断范围。
4.测量U2201和U2202的工作条件是否正常，U2201和U2202的位置请查阅主板元件标注图、位号图等确认。
5.若以上信号均正常，考虑CODEC到CPU的总线是否正常，需要查询小米平板电路图得以确定。
