iphone6s摔过不开机维修案例

0/0 人

免费

更新：1970-01-01

分类：维修案例

评论：0

机型：iphone6s

　　故障现象:客户说iphone6s摔过不开机

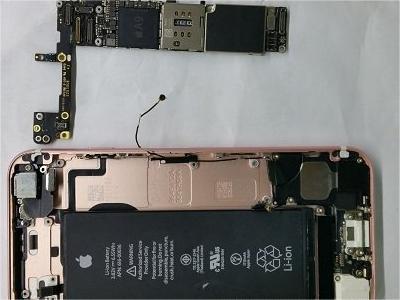

[caption id="" align="aligncenter" width="400"] 1-16101G053533Q iphone6s摔过不开机维修　图一[/caption]

维修过程：插上电源无短路现象，触发开机后电流偏大，电流偏大说明触发之后出来的供电有存在短路。

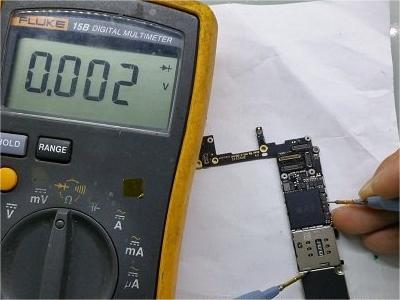

[caption id="" align="aligncenter" width="400"] 1-16101G054311F iphone6s摔过不开机维修　图二[/caption]

打值后发现PP_CPU供电值偏小，只有0.002，由于PP_CPU供电所连接的元件比较多，所以就采用薰松香的办法，薰松香后开机后发现CPU边上有个电容松香熔化的比较快。

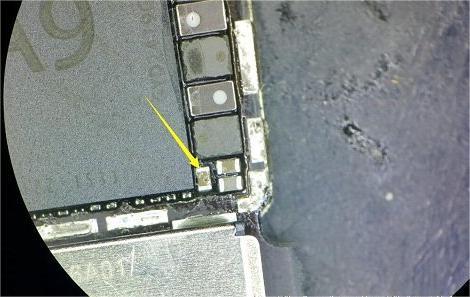

[caption id="" align="aligncenter" width="470"] 1-16101G05603P9 iphone6s摔过不开机维修　图三[/caption]

　　直接拆掉此电容后，再次测量PP_CPU对地值已恢复正常的数值，接屏正常开机。

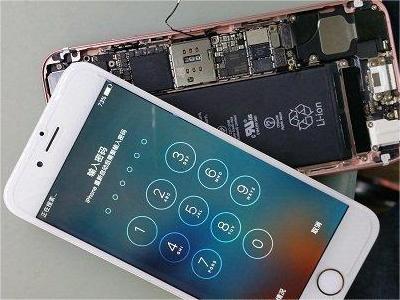

[caption id="" align="aligncenter" width="400"] 1-16101G05621O7 iphone6s摔过不开机维修　图四[/caption]

更换此电容后，主板修复。
